MCT WR

Mã: MCT WR

Giá: Liên hệ

WR

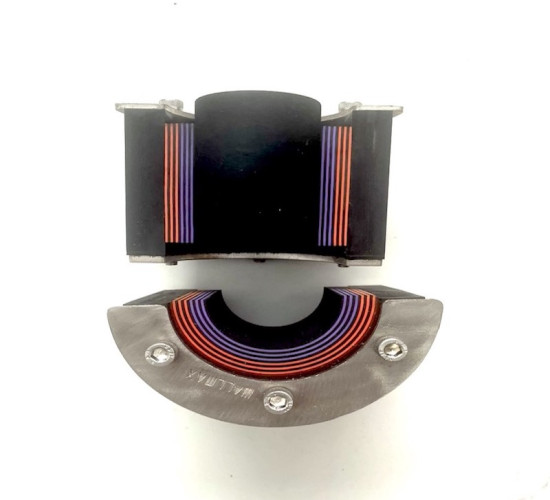

Khung tròn WallMax® được thiết kế đặc biệt như các giải pháp vận chuyển đường ống.
Cấu trúc hai phần được lắp ráp sẵn bằng một mô-đun tròn mở đơn đặc biệt để chứa và bịt kín lối đi của một ống duy nhất, mỗi mẫu có phạm vi mở đường kính khác nhau.
Khung WR có thể được hoàn thiện bằng các ống bọc để cố định đường ống, trong đó các bu lông trên mặt bích phía trước cho phép bịt kín đường đi của ống. Bao bọc được bán dưới dạng phụ kiện và có sẵn cho từng kích cỡ của WR.

VẬT LIỆU
AISI 316
Mạ kẽm
Các tài liệu khác có sẵn theo yêu cầu

Lượt xem: 193

Chi tiết

Bình luận

SPECIFICATIONS

CODE	ARTICLE	CABLE / PIPE DIAMETER (MM)	CABLE / PIPE DIAMETER (IN)	WALL OPENING (ØMM)	WALL OPENING (ØIN)	WEIGHT (KG)	WEIGHT (LB)

71 1111 0023	WR 23 AISI 316	0+ 3.6-11.0	0+ 0.142-0.450	24-25	0.945-0.984	0.05	0.110
71 1111 0025	WR 25 AISI 316	0+ 3.6-12.0	0+ 0.142-0.472	26-27	1.023-1.062	0.06	0.137
71 1111 0031	WR 31 AISI 316	0+ 4.0-17.0	0+ 0.157-0.669	32-33	1.259-1.299	0.08	0.174
71 1111 0043	WR 43 AISI 316	0+ 4.0-23.0	0+ 0.157-0.906	43-44	1.693-1.732	0.26	0.575
71 1111 0050	WR 50 AISI 316	0+ 8.0-30.0	0+ 0.315-1.181	50-51	1.967-2.008	0.28	0.608
71 1111 0068	WR 68 AISI 316	0+ 24.0-48.0	0+ 0.945-1.890	68-69	2.677-2.716	0.47	1.030
71 1111 0075	WR 75 AISI 316	0+ 24.0-54.0	0+ 0.945-2.126	75-76	2.953-2.992	0.49	1.071
71 1111 0078	WR 78 AISI 316	0+ 24.0-54.0	0+ 0.945-2.126	79-80	3.110-3.149	0.62	1.376
71 1111 0100	WR 100 AISI 316	0+ 48.0-70.0	0+ 1.890-2.756	100-101	3.937-3.976	0.98	2.167
71 1111 0125	WR 125 AISI 316	0+ 68.0-98.0	0+ 2.677-3.858	125-126	4.921-4.961	1.34	2.963
71 1111 0150	WR 150 AISI 316	0+ 93.0-119.0	0+ 3.661-4.685	150-151	5.906-5.945	1.51	3,325
71 1211 0100	WR 100 wop AISI 316	48.0-70.0	1.890-2.756	100-101	3.937-3.976	0.86	1.885
71 1211 0125	WR 125 wop AISI 316	68.0-98.0	2.677-3.858	125-126	4.921-4.961	1.10	2.427
71 1211 0150	WR 150 wop AISI 316	93.0-119.0	3.661-4.685	150-151	5.906-5.945	1.26	2.787
71 1211 0200	WR 200 wop AISI 316	138.0-170.0	5.430-6.690	201-202	7.913-7.952	2.01	4.427
