Khung WMF

Giá: Liên hệ

WMF

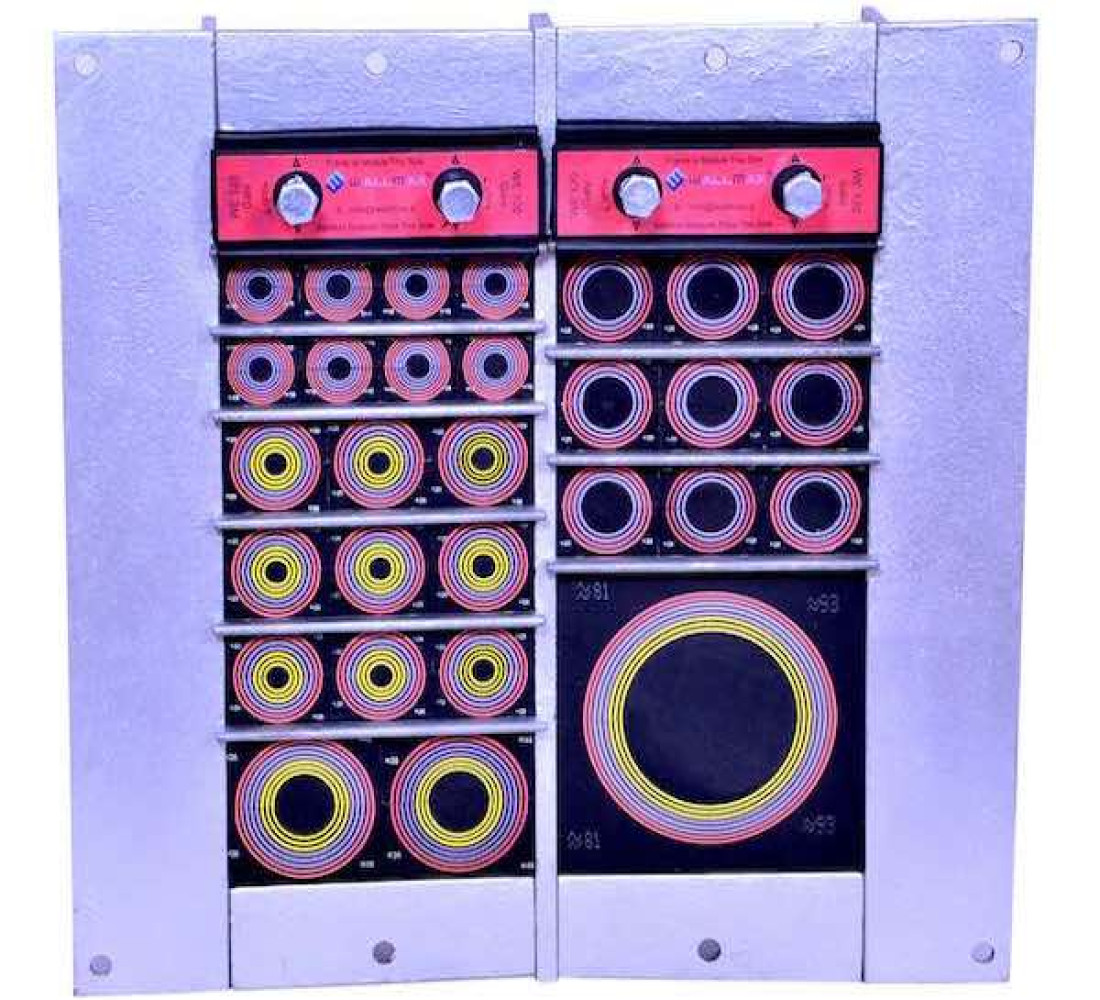

Khung mô-đun WallMax® là cấu trúc hình chữ nhật bao gồm các bộ phận góc và phẳng khác nhau, có thể được lắp ráp với nhau thông qua bu lông và đai ốc để tạo ra một hoặc nhiều lỗ cho mô-đun.

Khung WMF là giải pháp mô-đun trong đó các bộ phận riêng biệt có thể được kết hợp và lắp ráp xung quanh các hệ thống lắp đặt hiện có, do đó cho phép lắp đặt đặc biệt dễ dàng.
Các lối đi trên tường có thể được thay đổi dễ dàng bằng Khung Mô-đun mà không cần phải lắp lại các tổ hợp đường ống hiện có một cách tốn kém và tốn thời gian.

VẬT LIỆU
mạ kẽm
Các tài liệu khác có sẵn theo yêu cầu

wrffl_drawing

Lượt xem: 131

Chi tiết

Bình luận

SPECIFICATIONS

PICTURE	CODE	ARTICLE	OPENING	PACKING SPACE	EXTERNAL DIMENSIONS (MM)	EXTERNAL DIMENSIONS (IN)	WEIGHT (KG)	WEIGHT (LB)
		COMPONENTS
	71 1033 0512	WMF ANG SS 120 Galv		width=120mm	120×40	4.724×1.575	0.650	1,433
	71 1033 0518	WMF ANG LS 60 Galv		60×120	181×40	7.126×1.575	0.817	1,801
	71 1033 0524	WMF ANG LS 120 Galv		120×120	240×40	9.449×1.575	1,088	2,399
	71 1033 0529	WMF ANG LS 180 Galv		180×120	290×40	11.417×1.575	1,351	2,978
	71 1033 0535	WMF ANG LS 240 Galv		240×120	358×40	14.094×1.575	1,631	3,596
	71 1033 0818	WMF PLATE 60 Galv		60×120	181×8	7.126×0.315	0.656	1,446
	71 1033 0824	WMF PLATE 120 Galv		120×120	240×8	9.449×0.315	0.876	1,931
	71 1033 0829	WMF PLATE 180 Galv		180×120	290×8	11.417×0.315	1,100	2,425
	71 1033 0835	WMF PLATE 240 Galv		240×120	358×8	9.449×0.315	1,318	2,906
	STANDARD	CONFIGURATIONS
	71 1033 0611	WMF 60 1×1 Galv	1×1	60×120	180×240	7.085×9.449	2,858	6,301
	71 1033 0612	WMF 60 1×2 Galv	1×2	60×120	180×368	7.085×14.448	4,682	10,322
	71 1033 0613	WMF 60 1×3 Galv	1×3	60×120	180×496	7.085×19.526
	71 1033 0614	WMF 60 1×4 Galv	1×4	60×120	180×624	7.085×24.567
	71 1033 0615	WMF 60 1×5 Galv	1×5	60×120	180×752	7.085×29.606
	71 1033 0616	WMF 60 1×6 Galv	1×6	60×120	180×880	7.085×34.646
	71 1033 0211	WMF 120 1×1 Galv	1×1	120×120	240×240	9.449×9.449	3,387	7,467
	71 1033 0212	WMF 120 1×2 Galv	1×2	120×120	240×368	9.449×14.448	5,432	11,975
	71 1033 0213	WMF 120 1×3 Galv	1×3	120×120	240×496	9.449×19.526
	71 1033 0214	WMF 120 1×4 Galv	1×4	120×120	240×624	9.449×24.567
	71 1033 0215	WMF 120 1×5 Galv	1×5	120×120	240×752	9.449×29.606
	71 1033 0216	WMF 120 1×6 Galv	1×6	120×120	240×880	9.449×34.646
	71 1033 1811	WMF 180 1×1 Galv	1×1	180×120	298×240	11.732×9.449	3,900	8,598
	71 1033 1812	WMF 180 1×2 Galv	1×2	180×120	298×368	11.732×14.448	6,157	13,574
	71 1033 1813	WMF 180 1×3 Galv	1×3	180×120	298×496	11.732×19.526
	71 1033 1814	WMF 180 1×4 Galv	1×4	180×120	298×624	11.732×24.567
	71 1033 1815	WMF 180 1×5 Galv	1×5	180×120	298×752	11.732×29.606
	71 1033 1816	WMF 180 1×6 Galv	1×6	180×120	298×880	11.732×34.646
	71 1033 2411	WMF 240 1×1 Galv	1×1	240×120	358×240	14.094×9.449	4,439	9,786
	71 1033 2412	WMF 240 1×2 Galv	1×2	240×120	358×368	14.094×14.448	6,932	15,282
	71 1033 2413	WMF 240 1×3 Galv	1×3	240×120	358×496	14.094×19.526
	71 1033 2414	WMF 240 1×4 Galv	1×4	240×120	358×624	14.094×24.567
	71 1033 2415	WMF 240 1×5 Galv	1×5	240×120	358×752	14.094×29.606
	71 1033 2416	WMF 240 1×6 Galv	1×6	240×120	358×880	14.094×34.646
